| Nome da marca: | FLRT |
| Model Number: | 13 1/2” FSA517G |
| Capacidade de abastecimento: | 200pcs pelo quarto |

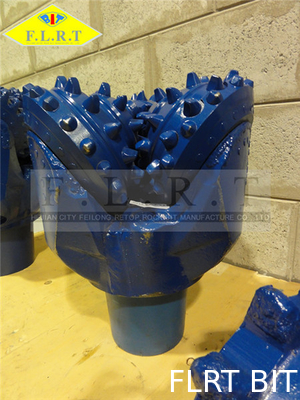

13 1/2” FSA517G, rolamento de jornal selado borracha, rolamento selado da fricção, bocado Tricone de TCI
TAMANHO DISPONÍVEL
Forme 3 7/8inch a 18 1/2inch
PARÂMETROS RECOMENDADOS DA PERFURAÇÃO PARA A APLICAÇÃO
| Tipos & código de IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
| WOB | KN/mm (diâmetro do bocado) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Diâmetro do bocado) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Velocidade de rotação (RPM) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 | |
A carta acima representa tamanhos e tipos geralmente disponíveis, nós produzimos outros tamanhos e tipos de bocados de rocha que não aparecem nesta lista. Contacte-nos por favor para mais informação.
Rolamento de jornal
- A superfície suportando a carga do rolamento
- O ângulo do jornal é o ângulo formado por uma linha perpendicular à linha central do jornal e à linha central do bocado
- Influência da magnitude o tamanho do cone
- Aumente no tamanho do cone da diminuição do ângulo
- Menor o ângulo maior a ação de cinzelamento e de raspagem
- O ângulo o melhor do jornal para bocados do delicado e de hard rock é 33 e 36
CIRCULAÇÃO DO LÍQUIDO DO BOCADO DE CONE DO ROLO
O líquido de perfuração passa do drillstring e para fora através dos bocais no bocado. Enquanto passa através da cara do bocado leva o corte furado dos cones e no anel. O projeto original para bocados de rocha permitiu somente que a lama de perfuração fosse ejetada do meio do bocado. Isto não era muito eficiente e conduzido a uma acumulação dos cortes na cara do bocado (bocado balling) e da erosão do cone. Um método mais eficiente de limpar a cara do bocado foi introduzido consequentemente. O líquido é ejetado agora geralmente através de três bocais de jato em torno da parte externa do corpo do bocado. A turbulência criada pelos córregos de jato é bastante para limpar os cortadores e para permitir que a perfuração eficiente continue.
