| Nome da marca: | FLRT |
| Model Number: | 13 5/8" FSG517G |
| MOQ: | 1~5pcs |
| Capacidade de abastecimento: | 300pcs pelo quarto |

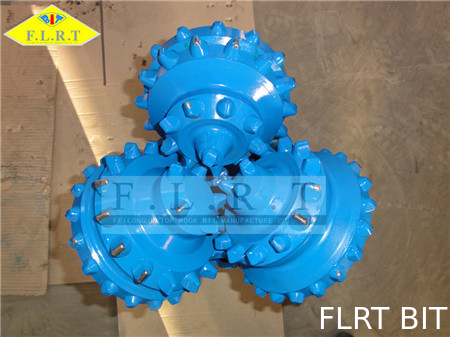

13 5/8" FSG515G, bocado de TCI, rolamento de rolo selado, bocado de rolo Tricone, proteção reforçada do calibre
ESPECIFICAÇÕES DE PRODUTO
Tamanho de bocado: 13 5/8 de polegada (346.1mm)
IADC: 515
SÉRIE: FSG
Tipo do dente: Inserção do carboneto de tungstênio (TCI)
Conexão: 6 PIN do registro de um API de 5/8 de polegada
Bocal: três bocais (laterais) do jato
TAMANHO DISPONÍVEL
De 3 7/8inch a 36inch
PARÂMETROS RECOMENDADOS DA PERFURAÇÃO PARA A APLICAÇÃO
| Tipos & código de IADC | 415 |
435 445 |
515 525 |
535 545 |
615 625 |
635 | |
| WOB | KN/mm (diâmetro do bocado) | 0.35~0.95 | 0.35~0.95 | 0.4~0.7 | 0.4~0.7 | 0.45~1.1 | 0.5~1.2 |
| Lb/in. (Diâmetro do bocado) | 2000~5428 | 2000~5428 | 2285~4000 | 2285~4000 | 2571~6285 | 2857~6857 | |
| Velocidade de rotação (RPM) | 150~60 | 150~60 | 140~80 | 120~80 | 110~60 | 100~50 | |
A carta acima representa tamanhos e tipos geralmente disponíveis, nós produzimos outros tamanhos e tipos de bocados de rocha que não aparecem nesta lista. Contacte-nos por favor para mais informação.
PROJETO DO CONE DO BOCADO DE CONE DO ROLO
Todos os três cones têm a mesma forma salvo que o cone do no. 1 tem um ponto da lança. Um dos fatores básicos a ser decididos, no projeto dos cones, é o ângulo do jornal ou do pino. O ângulo do jornal é formado entre a linha central do jornal e o horizontal. Desde que todos os três cones cabidos junto, o ângulo do jornal especificam o contorno exterior do bocado. O uso de um ângulo de tamanho grande aumenta o diâmetro do cone e é o mais apropriado para bocados macios da formação. Embora isto aumente o tamanho do cone, a ponta do calibre deve ser trazida para dentro para assegurar às brocas do bocado um furo do calibre.
Um fatora importante que afeta o ângulo do jornal é o grau de engrenagem ou de interfit (isto é a distância que as cristas dos dentes de um cone estendem nos sulcos do outro). A quantidade de interfit afeta diversos aspectos do projeto do bocado.
1. Permite o espaço aumentado para a profundidade do dente, o mais espaço para os rolamentos e a maior espessura do cone
2. Permite a limpeza mecânica dos sulcos, assim ajudando a impedir o bocado balling
3. Fornece o espaço para que um cone estenda através do centro do furo para impedir retirar o núcleo de efeitos
4. Ajuda a ação de corte dos cones aumentando o resvalamento do cone.
